Optokoppler mit IGBT-Schutzfunktion in kompaktem SDIP-Gehäuse

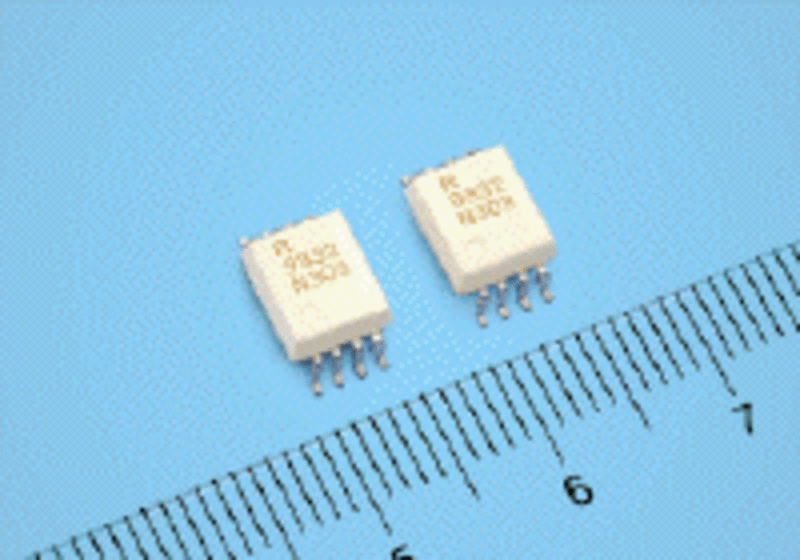

Die Optokoppler PS9332L und PS9332L2 von Renesas enthalten eine integrierte, aktive Miller-Klemmschaltung zur Vermeidung von IGBT-Fehlfunktionen. Ihre Schaltgeschwindigkeit ist 20 % schneller als die ihrer Vorgängerprodukte. Die für Hochtemperaturbetrieb spezifizierten Optokoppler sind in einem kompakten 8-Pin-SDIP-Gehäuse erhältlich, was die Montagefläche gegenüber einem 8-Pin-DIP um 40 % verringert. Die Integration der Schutzschaltung in den Optokoppler vereinfacht das Systemdesign und erlaubt einen kompakteren Aufbau des ganzen Systems. Dank des BiCMOS-Prozesses erlaubt der IC-Fotodetektor eine geringe parasitäre Kapazität, eine kürzere Schaltverzögerung (tPHL, tPLH ? 200ns) und einen geringen Schaltstromverbrauch (Icc ? 2,5mA).

Rutronik Elektronische Bauelemente AG
Hölzliwisenstrasse 5
8604 Volketswil
Tel. 044 947 37 37
Fax 044 947 37 47
rutronik_ch@rutronik.com
www.rutronik.com
