Bausteine für Leistungstreiber ideal für Encoder-Anwendungen

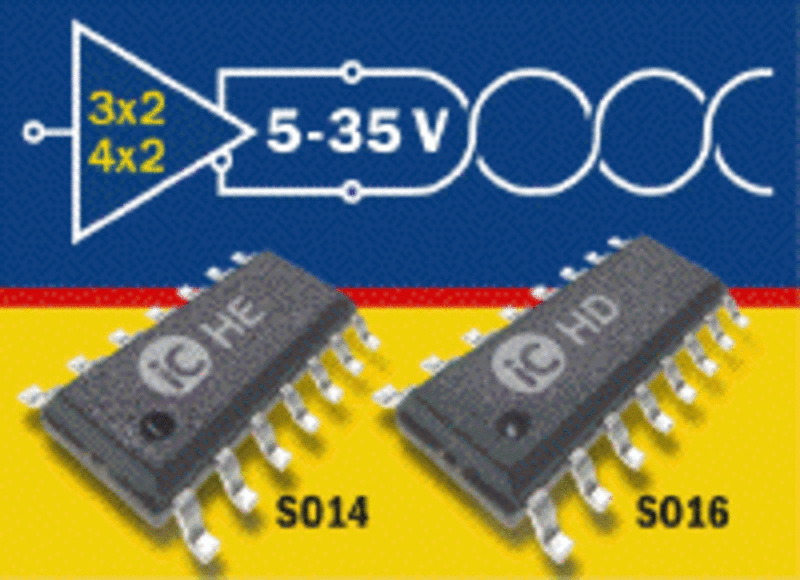

Die Bausteine iC-HD2, iC-HD7 sowie iC-HE sind Leitungstreiber für 5- und 24-V-Encoder-Anwendungen. Durch die integrierte Wellenwiderstandsanpassung von 30 bis 140 ? lassen sich Reflexionen der Signale wirksam unterdrücken und gelangen nicht zurück an die Steuerung. Für den differentiellen Leitungsbetrieb sind die vier Treiberstufen (iC-HE: drei Treiberstufen) pro Baustein komplementär ausgeführt. Die Push-Pull-Endstufen sind für eine hohe Treiberleistung von typisch 200 mA bei 24 V ausgelegt. Sie sind strombegrenzt und durch Übertemperaturabschaltung kurzschlussfest. Für Bus-Anwendungen lassen sich die Endstufen beim iC-HD2 und iC-HD7 über den NEN-Eingang hochohmig schalten.

iC-Haus GmbH
Am Kuemmerling 18
DE-55294 Bodenheim
Tel. 0049 6135 9292 300
Fax 0049 6135 9292 192
sales@ichaus.com
www.ichaus.com
