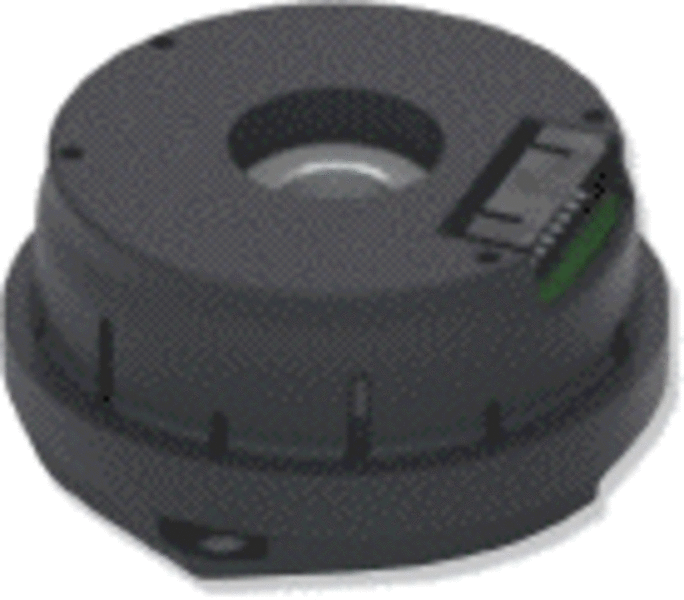

Modularer EC35-Kommutierungsencoder mit max. 10000 Impulsen pro Umdrehung

Der modulare EC35-Kommutierungsencoder von US Digital kann gemäss Hersteller die derzeit handelsüblichen Encoder für 35er bürstenlose DC-Motoren ersetzen. Der optische Encoder integriert A-, B- und Z-Kanäle für das Positionsfeedback sowie U-, V- und W-Kanäle zur Emulation des Hall-Sensor-Feedbacks für Rotorkommutierung. Technische Merkmale: A/B/Z-Differenzialausgänge, Frequenzbereich von DC bis 1 MHz, 500 bis 10000 Impulse pro Umdrehung, 2000 bis 40000 Flanken pro Umdrehung, U/V/W-Kommutierungsausgänge (Differenzial- oder Open-Collector, 0 bis 8 Pole), passt auf Wellendurchmesser von 0,197” (5 mm) bis 0,394” (10 mm), 5-VDC-Stromversorgung, –20 bis +105°C Betriebstemperatur usw.

Pewatron AG
Thurgauerstrasse 66
8052 Zürich
Tel. 044 877 35 00
Fax 044 877 35 25
info@pewatron.com
www.pewatron.com
