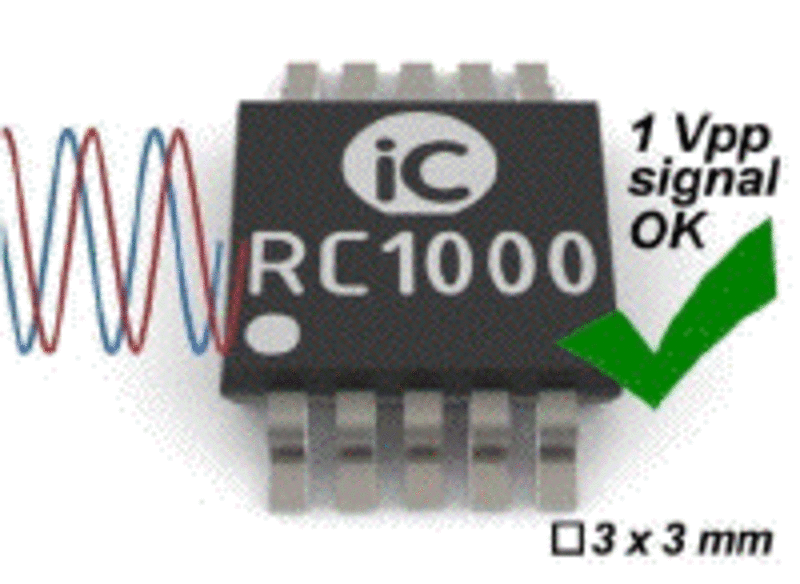

Analoger Watchdog-Schaltkreis für Safety-Anforderungen

Bei der Auswertung von Sinusgebern für SIL bewertete Applikationen dient der iC-RC1000 als analoger Watchdog-Schaltkreis. Vom Stillstand bis hin zu einer hohen Drehzahl überprüfen zwei Diagnosekanäle die Gebersignale auf die Einhaltung der 1-V-Spezifikation und melden «GUT» und «FEHLER» unabhängig voneinander an die Steuerung. Dies dient einer sicheren Fehleraufdeckung bei minimalem Schaltungsaufwand. Die parallel zum Prozesskanal gewünschte Plausibilitätsprüfung der Leitungssignale sowie der Kabelverbindung ist ohne zusätzliche A/D-Umsetzer und sicherheitskritische Controllersoftware machbar. Der Chip prüft bis zu vier Signalleitungen auf korrekte Gleichspannungshöhe sowie die differentielle Signalamplitude für zwei gepaarte Leitungen auf Einhaltung des Spezifikationsbereichs.
